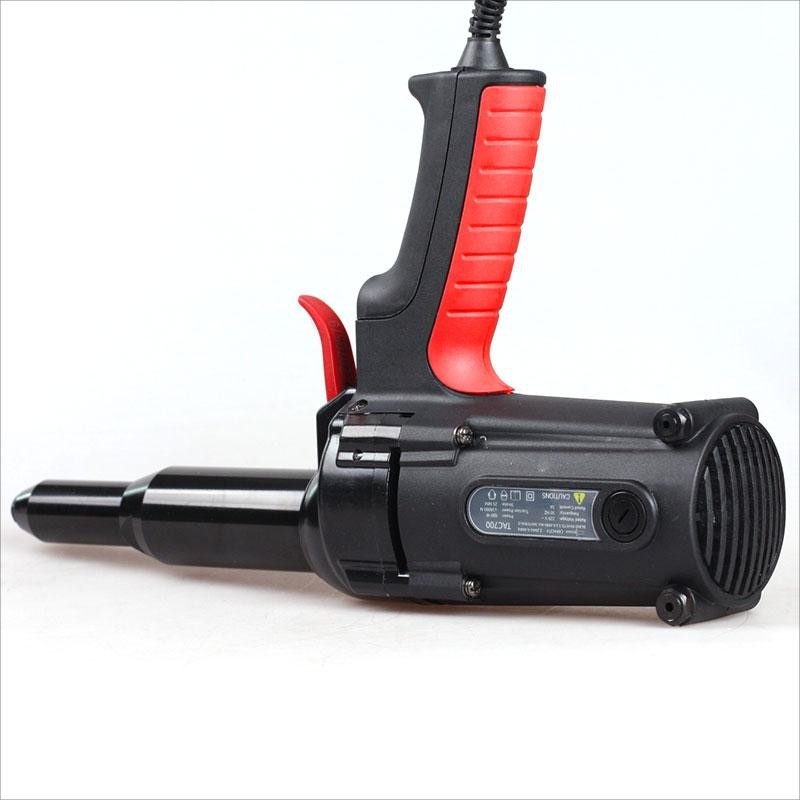

4.8mm - 6.4mm 전기 리벳 도구 25mm 스트로크 전기 리베터

TAC700 전기 리베터 리벳 건 파워 리벳 도구

기술 데이터:

• 상표명:타임 프루프
• 기원:CN(원산지)
• 인증:CE
• 용량:4.8mm-6.4mm 블라인드 리벳
• 전원:전기
• 모델 번호:TAC700
• 빈도:50Hz
• 정격 전압:220V
• 정격 전류:3A
• 정격 입력 전력:600W
• 견인력:16000N
• 뇌졸중:25mm
• 용량:4.0mm, 4.8mm, 5.0mm, 6.0mm, 6.4mm 블라인드 리벳 모든 재료.
• 순중량:2.48kg
•

소개
타임 프루프^®공압/유압
리베팅 도구 시리즈

혁신 및 고유 기능
이 도구의 가장 두드러진 특징은 도구 본체의 독특한 디자인인 공기 실린더입니다.
수직 육각형 에어실린더 디자인으로 기존의 생산방식을 변화시켰습니다.공기 실린더는 실린더 주변의 나사산을 세 번 두드리는 대신 6개의 나사로 상단과 하단에서 닫힙니다.
상당한 재료 두께가 필요한 본체.독특한 실린더 폐쇄 방법으로 도구가 비교적 가볍습니다.
독특한 디자인은 또한 상당히 긴 관 모양의 프로필의 원료를 사용하여 효율적인 생산을 가능하게 합니다.유연하지 않은 몰딩이 없으면 실린더의 높이를 유연하게 조정하여 가장 경제적인 방법으로 광범위한 툴 스트로크를 적용할 수 있습니다.
실린더의 강도는 항공 등급 알루미늄 합금 재질로 충분하다는 것이 입증되었습니다.
독특한 실린더 디자인은 특허를 받았습니다.

혜택
제조업체가 광범위한 도구 시리즈를 구성하고 저렴한 비용으로 맞춤형 도구를 추가로 개발할 수 있도록 지원합니다.유통업체가 전체 범위의 도구를 쉽게 구성할 수 있도록 지원합니다.애프터 서비스를 편리하게 수행합니다.

모듈식 디자인
비용 절감을 위한 도구 범위 설계의 추가 접근 방식입니다.
생산, 유지 보수 및 수리에 필요한 재고 품목.
Time-proof™ 공압식 리벳팅 도구 범위에는 여러 부품이 있습니다.
다른 모델 간에 교환 가능한 어셈블리.에 현저하게 도움이 된다
서비스 관리의 유통업체.

도구 시리즈
상업 시리즈;
산업 시리즈;
프로페셔널 시리즈;

상업 시리즈:

상업용 시리즈 리벳팅 도구는 접두사가 -Z인 모델로 구성됩니다.Z5000 , Z5000V , Z5000A , Z5000AV 최대 4,8/5,0mm 블라인드 리벳 설정용Z6400 , Z6400V는 최대 6,4mm의 블라인드 리벳을 고정합니다.
접미사 -V가 있는 모델 코드는 진공 흡입 시스템이 있는 도구를 나타냅니다.블라인드 리벳을 공구 노즈피스에 고정하고 자동으로 불어냅니다.설정 후 나머지 맨드릴.
접미사 -A가 있는 모델 코드는 공구가 트랙션으로 맞춤화되었음을 나타냅니다.Z5000과 Z5000A를 페어링하여 스트로크 희생 시 향상된 파워,Z5000V 및 Z5000AV.
상용 시리즈 도구 외관은 모두 검은색이지만 빨간색으로 배열됩니다.기본적으로 트리거합니다.
상업용 시리즈 도구는 DIY 및 준산업용 서비스에 적합합니다.시장의 세그먼트.저비용 지향, 생산은 대부분에서 배열됩니다대량 생산으로 경제적인 방법.부품의 중요하지 않은 몇 가지 재료를 제외하고,핵심 부품 및 부품 어셈블리는 품질을 손상시키지 않으므로비전문가의 간단한 기본 유지보수로 공구 수명 연장사용자.
기본 모델 Z5000의 수명 테스트는 공구 시작부터 느슨한 설정 스트로크를 보여줍니다.약 설정 후블라인드 리벳 알루미늄/스틸 멀티그립 4,8 x 15 120,000개와셔 없음(하나의 리벳에 2개의 스트로크).시험 도중, 턱의 1개의 세트리벳 54,000개 후 마모로 대체됩니다.

산업 시리즈:

산업용 시리즈 리벳팅 도구는 리벳 설정 도구의 경우 접두사 -N과 리벳 너트 설정 도구의 경우 접두사 -M이 있는 모델로 구성됩니다.
블라인드 리벳을 최대 4,0mm까지 세팅하기 위한 N240, N240V
블라인드 리벳을 4,8/5,0mm까지 세팅하기 위한 N250, N250V
N640C, N640CV, N640G, N640GV 블라인드 리벳 및 최대 6,4mm의 구조용 블라인드 리벳 설정용
Monobolt 또는 이와 동등한 것을 최대 10mm까지 설정하기 위한 N1100G
블라인드 리벳 너트를 M8까지 세팅하기 위한 M2308
블라인드 리벳 너트를 M12까지 세팅하기 위한 M2312
최대 16mm의 스트로크로 분할 너트를 세팅하기 위한 M2312L
블라인드 리벳 너트를 M14까지 세팅하기 위한 M2314
접미사 -V가 있는 모델 코드는 블라인드 리벳을 공구 노즈피스에 고정하고 설정 후 나머지 맨드릴을 자동으로 불어내는 진공 흡입 시스템이 있는 공구를 나타냅니다.
접미사 -C가 있는 모델 코드는 도구가 Monobolt, Interlock, Magnalock 또는 이와 동등한 설정을 적용하는 추가 긴 스트로크용으로 설계되었음을 나타냅니다.접미사 -G는 도구가 Hemlok 또는 이와 동등한 설정을 적용하여 추가 견인력을 위해 설계되었음을 나타냅니다.
산업용 시리즈 도구는 일반 산업 및 전문 응용 분야의 시장 부문을 목표로 합니다.이 시리즈에는 블라인드 리벳 설정 도구와 블라인드 리벳 너트/볼트 설정 도구, 분할 너트 설정 도구가 포함됩니다.
Time-proof™ 공압식 리벳팅 공구 범위의 주요 시리즈입니다.
산업 생산의 다양한 응용 분야를 위한 다양한 기능 확장 노즈 어셈블리 및 맞춤형 액세서리가 있습니다.
Time-proof은 경험이 풍부한 R&D 팀이 고객을 위한 고정 솔루션을 제공하는 것을 즐깁니다.

프로페셔널 시리즈
프로페셔널 시리즈 리베팅 도구는 다음 모델로 구성됩니다. QH264, 최대 6,4mm의 잠금 볼트 설정용
최대 10mm의 잠금 볼트를 고정하기 위한 QH1100 TK164는 최대 6,4mm의 스피드 리벳과 해머드라이브 리벳 고정 도구, 설치 장비를 고정하기 위한 것입니다.

전문 시리즈 리베팅 도구는 고객의 요구 사항에 따라 계속 개발되고 패스너 설치 솔루션 서비스를 통해 촉진됩니다.
Industrial 시리즈 및 Professional 시리즈 도구 외관은 기본적으로 파란색 에어 실린더로 배열됩니다.
